التميز الهندسي: فهم مبادئ كتل الصمامات الهيدروليكية

في عالم طاقة الموائع، فإن كتلة الصمام الهيدروليكي هي العقل الذي يتحكم في الضغط والتدفق والتحكم الاتجاهي للسائل الهيدروليكي لإنجاز الحركة الصحيحة للمشغل إلى الموضع المطلوب كما هو محدد بواسطة التطبيق.

1. التصنيف والوظيفة

يمكن تصنيف صمامات التحكم الهيدروليكية على نطاق واسع إلى ثلاثة أنواع من صمامات التحكم: صمامات التحكم الاتجاهي، وصمامات التحكم في الضغط، وصمامات التحكم في التدفق. وهذه بدورها توفر التحكم في الدوائر الأساسية الثلاث في أي نظام هيدروليكي: التحكم في الاتجاه، وتنظيم الضغط، والتحكم في السرعة. يمكن ترتيب هذه الصمامات كصمامات ملولبة أو صمامات مثبتة على لوحة فرعية أو صمامات خرطوشة.

2. تشريح صمام خرطوشة ثنائي الاتجاه

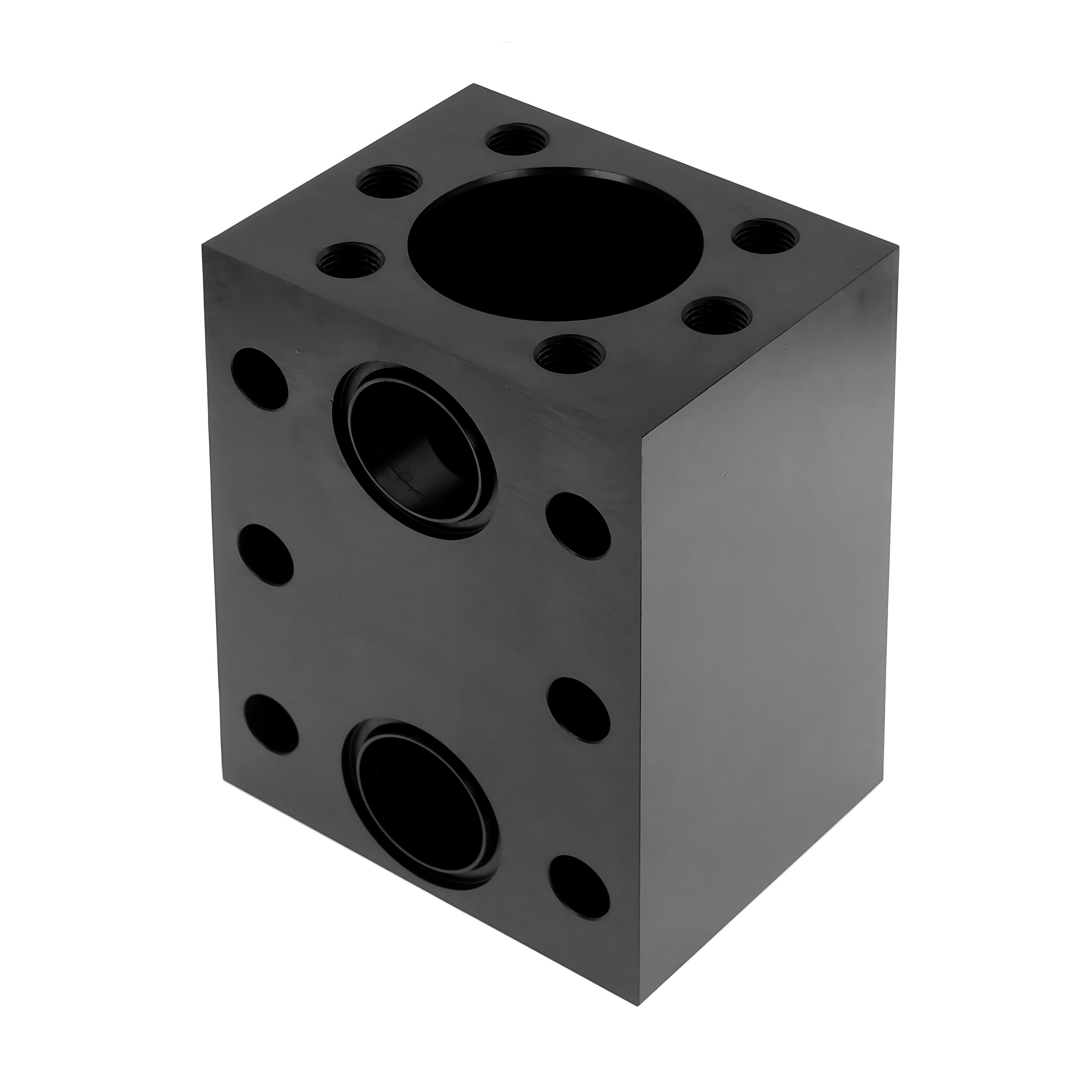

باعتبارها واحدة من الشركات الرائدة في تصنيع الآلات الدقيقة، تتخصص Difon في التصنيع المعقد لصمامات الخرطوشة ثنائية الاتجاه، والتي يمكن العثور عليها في القطاعات التالية: الإدخال الذي يتكون من البكرة والجلبة والزنبرك والأختام. هذا هو رأس الصمام الذي يتحكم في دائرة الزيت الرئيسية. يحمل غطاء التحكم العناصر التجريبية المصغرة ويثبت الإدخال بشكل آمن بين غرفة التحكم التجريبية وغرف التحكم الرئيسية. تم تركيب الصمام التجريبي على الغطاء للتحكم في التخزين المؤقت الرئيسي الأكبر. في أغلب الأحيان، تكون هذه الصمامات الاتجاهية الكهرومغناطيسية المتوافقة مع معايير ISO أو صمامات الضغط النسبي. تحتوي الكتلة المتشعبة المتكاملة على جميع المكونات المذكورة أعلاه وتتحكم في الاتصال الداخلي لدوائر الزيت، وهي معقدة للغاية.
