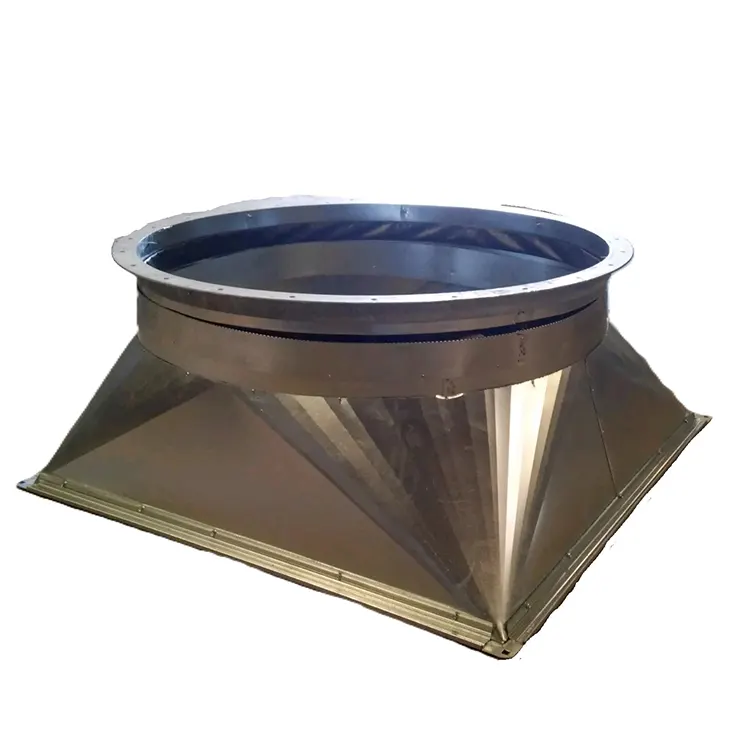

الانتقال من مربع إلى دائري

ثني CNC لأجزاء الصفائح المعدنية الانتقالية من المربع إلى الدائري في شركة Difon Machinery

غالبًا ما يحتاج المصنعون في صناعات مثل أنظمة التهوية، ونقل السوائل الكيميائية، ومعدات حماية البيئة إلى أجزاء انتقالية دقيقة من المربع إلى الدائري. تربط هذه الأجزاء القنوات/الأنابيب المربعة أو المستطيلة بالأنابيب المستديرة، وتحتاج إلى الحفاظ على تدفق الهواء سلسًا، ومقاومة السوائل منخفضة، ومنع التسربات. تعتبر شركة Difon Machinery Co., Ltd. مزودًا موثوقًا لخدمات ثني CNC المصممة خصيصًا لهذا التطبيق المعقد لتشكيل الصفائح المعدنية. تشمل عروضنا الرئيسية الأجزاء الانتقالية المخصصة وشبه المخصصة من المربع إلى الدائري — الصغيرة منها لقنوات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية، وحتى الكبيرة منها لخطوط أنابيب نقل المواد الكيميائية الصناعية. إذا قمت بشراء هذه الأجزاء الانتقالية من Difon، فإنك تتخطى مشكلة تجميع مكونات متعددة معًا أو استخدام العمل اليدوي. يمكنك أيضًا الحصول على شريك يعرف كيف تؤثر هذه الأجزاء على الكفاءة العامة لنظامك ومدة استمراره.

قد تبدو هذه الأجزاء الانتقالية من المربع إلى الدائري وكأنها "موصلات" بسيطة، ولكن تصميمها وتصنيعها يؤثران بشكل مباشر على كفاءة نظامك وسلامته وطول عمره. في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، يمكن أن يتسبب التحول السيئ في حدوث اضطراب في الهواء، حيث يستخدم المزيد من الطاقة ويحدث المزيد من الضوضاء. في نقل السوائل الكيميائية، يمكن أن تؤدي الطبقات غير المستوية أو سمك الجدار غير المتناسق إلى حدوث تسربات - وهذه مخاطر على السلامة ونفايات المواد. يفتقر العديد من موردي الصفائح المعدنية القياسية إلى الخبرة المتخصصة في التحولات من مربع إلى دائري، مما يؤدي غالبًا إلى التنازلات في الدقة. تم تصميم عملية الثني CNC المتخصصة من Difon خصيصًا للتغلب على التحديات الفريدة لهذه الهندسة: فهي تتحرك بسلاسة من الزاوية (المربعة/المستطيلة) إلى المنحنية (الدائرية) دون تجعد المادة، أو جعلها رقيقة جدًا، أو إضعاف هيكلها. تم تصميم عمليتنا لتوفير الدقة الهندسية والأداء الواقعي. كل جزء انتقالي نصنعه لا يناسب مكوناتك المربعة والدائرية بشكل مثالي فحسب، بل يساعد أيضًا نظامك بأكمله على العمل بشكل أفضل - سواء كنت تقوم بنقل الهواء أو الماء أو السوائل الكيميائية.

يتبع إنتاج الجزء الانتقالي من المربع إلى الدائري سير عمل صارم من ثلاث مراحل: التصميم والإنتاج والتشطيب، مما يضمن التكامل السلس في نظامك من البداية إلى النهاية. يتعامل سير العمل هذا مع التعقيد الطبيعي للشكل، ويبدأ بتحسين التصميم التفصيلي. تتبع الأجزاء المنحنية القياسية أشكالًا بسيطة ثنائية الأبعاد، لكن التحولات من مربع إلى دائري تحتاج إلى نماذج ثلاثية الأبعاد دقيقة. تتطلب العملية حسابًا دقيقًا لـ "نمط التطوير" - تخطيط الصفائح المعدنية المسطحة التي تنحني إلى الشكل الانتقالي المطلوب. في Difon، يستخدم فريقنا الهندسي برنامج CAD المتقدم لعمل نماذج ثلاثية الأبعاد للجزء الانتقالي. ثم نقوم بإجراء تحليل العناصر المحدودة (FEA) لنرى كيف ستعمل المادة عند ثنيها. تكتشف هذه المحاكاة المشكلات المحتملة مبكرًا. على سبيل المثال، إذا كان الانتقال من قناة مربعة مقاس 200 مم إلى أنبوب دائري مقاس 150 مم له نصف قطر ضيق جدًا في نقطة واحدة، فسوف يُظهر FEA تجاعيد المواد. سيقوم فريقنا بتعديل المظهر الجانبي لجعل نصف قطر الانتقال أكبر قليلاً، بحيث ينحني المعدن بسلاسة دون إجهاد. نحن نعمل أيضًا مع فريقك للتأكد من أن التصميم يناسب احتياجات نظامك. إذا كان الانتقال سيتم في نظام التدفئة والتهوية وتكييف الهواء (HVAC) ذي درجة الحرارة العالية، فسنقوم بضبط سمك المادة لإيقاف الاعوجاج. إذا كان الأمر يتعلق بالمواد الكيميائية المسببة للتآكل، فسنختار درجات السبائك التي تقاوم الضرر بشكل أفضل. تعتبر مرحلة التصميم هذه أساسية وليست أولية، فهي ضرورية لضمان عملية ثني سلسة وناجحة. في مشاركة حديثة مع العملاء، حدد تحليل FEA الخاص بنا نقطة تسرب محتملة وحلها في التصميم الانتقالي الأولي قبل بدء الإنتاج. بمجرد الانتهاء من التصميم، ننتقل إلى الثني المجزأ المعتمد على CNC - وهذه هي الخطوة الأكثر أهمية للانتقال السلس من المربع إلى الدائري. تحتاج الانحناءات البسيطة على شكل حرف U أو الانحناءات على شكل حرف L فقط إلى آلات CNC ذات محور واحد، لكن التحولات من مربع إلى دائري تحتاج إلى آلات متعددة المحاور. يمكن لهذه الآلات ضبط الضغط والزوايا عبر أجزاء مختلفة من الصفائح المعدنية. لديهم مقاييس خلفية قابلة للبرمجة وأجهزة استشعار لرصد الزاوية في الوقت الحقيقي. وإليك كيفية العمل بالنسبة للجزء النموذجي: لنقل الصلب المجلفن بسمك 1.5 مم من 250 مم مربع إلى 200 مم دائري. أولاً، نقوم بتحميل نمط التطوير المسطح على طاولة عمل الآلة. يستخدم نظام CNC ملف التصميم ثلاثي الأبعاد لتعيين 8-12 "قطاعات منحنية" - كل منها لجزء صغير من عملية الانتقال. لكل قطعة، تقوم الآلة بضبط المقياس الخلفي لوضع المعدن بدقة. ثم يتم تطبيق الضغط المناسب  لثني الجزء بزاوية معينة. بين كل قطعة، يقوم مستشعر الزاوية بالتحقق من دقة الانحناء. إذا كان الجزء متوقفًا بمقدار 0.3 درجة، تقوم الماكينة بضبط الضغط للجزء التالي تلقائيًا. تتجنب هذه الطريقة المجزأة "ذاكرة المواد" - عندما يقاوم المعدن التغيرات الحادة في الشكل. وينتج عن ذلك انتقال سلس ومستمر من المربع إلى الدائري، خاليًا من الانقطاعات الحادة أو تشوه المواد.

للتأكد من أن الجزء جاهز للتكامل الفوري، فإنه يخضع لمعايرة دقيقة وتشطيب التماس.\—تجعل هذه الخطوات الجزء الانتقالي من المربع إلى الدائري جاهزًا للاستخدام في نظامك على الفور. أولاً، نستخدم ماسح ضوئي ليزري لرسم خريطة لسطح الجزء بأكمله. قمنا بمقارنة هذه الخريطة بملف التصميم ثلاثي الأبعاد الأصلي للتأكد من اتساق منحنى الانتقال وأن الطرف المربع يناسب أحجام مجاري الهواء/الأنابيب القياسية. بالنسبة للأجزاء التي تحتاج إلى وصلة، نستخدم لحام TIG للفولاذ المقاوم للصدأ والألمنيوم أو اللحام النقطي للفولاذ المجلفن. ثم نقوم بطحن التماس بشكل ناعم للتخلص من أي نتوءات قد تعطل تدفق الهواء أو تدفق السوائل. بالإضافة إلى ذلك، تخضع كل دفعة لفحص توافق الأبعاد: نقوم بتوصيل الجزء الانتقالي بقناة مربعة قياسية وأنبوب دائري ونتحقق من وجود فجوات باستخدام مقياس استشعار رفيع. إذا كانت هناك فجوة تزيد عن 0.1 مم، فإننا نقوم بضبط معلمات الانحناء للمجموعة التالية من الأجزاء. بالنسبة للأجزاء التي تحمل السوائل، نضيف اختبار الضغط: حيث نقوم بإغلاق الجزء وملئه بالماء أو الهواء والتحقق من عدم وجود تسربات بمعدل 1.2 مرة من الحد الأقصى لضغط التشغيل لنظامك. وهذا يضمن عدم تسرب أي سائل عبر طبقات الانتقال.

الميزة الرئيسية لاختيار Difon هي نهجنا الشامل لضمان توافق النظام. يأتي إلينا الكثير من العملاء بمكونات مربعة ودائرية موجودة. إنهم يشعرون بالقلق من أن الجزء الانتقالي المخصص لن يتناسب مع أنظمتهم القديمة. ولمعالجة هذه المشكلة، نقدم خدمات "التحقق من الأبعاد" في الموقع أو عن بعد. نقوم إما بإرسال فني لقياس القنوات/الأنابيب الموجودة لديك أو إرشادك خلال عملية القياس بنفسك باستخدام الفرجار الرقمي. ثم نقوم بتعديل تصميم الجزء الانتقالي ليتناسب مع أي اختلافات صغيرة في مكوناتك. على سبيل المثال، إذا كانت قناتك المربعة يبلغ طول جانبها 252 مم، فسنقوم بتغيير نمط التطوير ليناسب - مما يضمن ملاءمة دقيقة. نقدم أيضًا إرشادات التثبيت: يأتي كل طلب مع ورقة تعليمات بسيطة. فهو يوفر تعليمات واضحة لمحاذاة الأجزاء ويحدد أدوات التثبيت الموصى بها. فريقنا الفني متاح أيضًا عبر الهاتف أو مكالمة الفيديو للإجابة على أسئلة التثبيت - وهو مستوى من الدعم يميز خدمتنا.

يمكن للعملاء العاديين الاستفادة من جدولة الإنتاج المخصصة وبرامج إدارة المخزون للأجزاء الانتقالية من المربع إلى الدائري. إذا كنت شركة مصنعة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وتنتج 500 وحدة شهريًا، فيمكننا إعداد طلب متكرر مع الشحنات الشهرية. نقوم بتخزين الأجزاء النهائية في مستودعاتنا التي يتم التحكم في مناخها - فالرطوبة هناك لن تلحق الضرر بالفولاذ المجلفن أو الألومنيوم. قم بتسريع دورة التطوير الخاصة بك من خلال خدمة النماذج الأولية السريعة لدينا: إذا كنت تقوم بتطوير نظام تهوية جديد وتحتاج إلى عينة واحدة من الجزء الانتقالي لاختبار تدفق الهواء، فيمكننا إنجاز ذلك في غضون 3 إلى 5 أيام عمل باستخدام خط CNC للدفعة الصغيرة. يتيح لك هذا التحقق من الأداء قبل طلب الكثير. يحتفظ نظامنا بسجلات مفصلة لسجل طلبك. إذا كنت بحاجة إلى إعادة طلب قطعة اشتريتها قبل ستة أشهر، فلدينا بالفعل ملف التصميم ومواصفات المواد. يؤدي هذا إلى تقليل المهلة الزمنية بحوالي 30% مقارنة بالطلبات الجديدة.

تعد الأجزاء الانتقالية من المربع إلى الدائري أكثر من مجرد موصلات؛ فهي حاسمة لأداء النظام. إنها مكونات مهمة لضمان التشغيل السلس والآمن والموثوق لنظامك. من خلال الجمع بين ثني CNC المتخصص، وتحسين التصميم، وخبرة المواد، والالتزام بالتوافق، فإننا نضمن أن كل جزء انتقالي يلبي متطلبات الأبعاد والأداء الخاصة بك. سواء كنت تقوم ببناء شبكة HVAC تجارية، أو خط أنابيب كيميائي صناعي، أو نظام تجميع الغبار، فإن الأجزاء الانتقالية المربعة إلى الدائرية لدينا تسد الفجوة بين المكونات المربعة والدائرية بسلاسة. هل تريد التحدث عن احتياجاتك المحددة؟ اطلب جزء العينة؟ تعال وانظر منشأتنا؟ اتصل بفريقنا. يمكنك أن تشاهد بنفسك كيف نقوم بتحويل الصفائح المعدنية المسطحة إلى أجزاء دقيقة تضمن كفاءة وموثوقية عملياتك.
